Petrel技巧一:将不同的模型合并成一个模型
问题:如果模型较大,或者断层继承性不是太好,那么通常会将一个模型分成上下两个(或更多)模型。但是也有时候需要将两个或多个做好的模型进行合并,该如何操作?
思路:首先将断层合并,建立一个包含所有断层和小层的构造框架模型,在这个模型的基础上可以使用地震采样或者属性粗化的方法来完成属性的合并。
问题:如果模型较大,或者断层继承性不是太好,那么通常会将一个模型分成上下两个(或更多)模型。但是也有时候需要将两个或多个做好的模型进行合并,该如何操作?
思路:首先将断层合并,建立一个包含所有断层和小层的构造框架模型,在这个模型的基础上可以使用地震采样或者属性粗化的方法来完成属性的合并。
1、 断层的合并

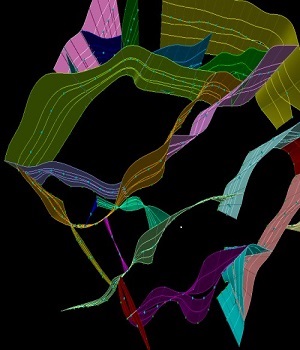

a)将需要合并的断层在3D中联合显示,分别挑出继承性好的和不好的断层。
a)将需要合并的断层在3D中联合显示,分别挑出继承性好的和不好的断层。
|
|
|
|

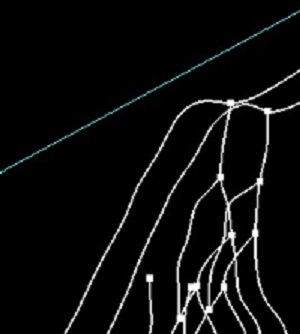

从三维中可以看到西部断层上下继承性很差,打开2D窗口,联合显示可以看到断层趋势不一致,对于这样的断层必须要仔细分析断层趋势变化的原因,然后结合精细构造建模的步骤来重新修改断层。对于继承性较好的断层可以直接进行断层的合并。
b)将断层转化成断层面
右键断层模型,找到convert to fault sticks选项,将模型1和模型2的断层都转化成断层sticks。
|
|
|
c)合并断层线

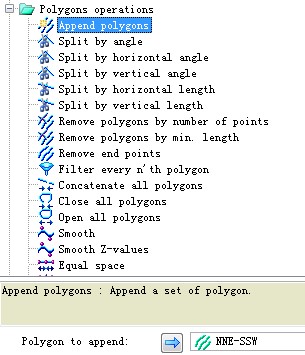

若模型1为主力油层,且模型1包含大部分构造,则断层合并以模型1的构造为主,选择模型1中需要合并的断层(继承性较好的),双击后在operation中找到合并选项(polygons operatioin----Append polygons),属性模型2中相应的断层sticks,点击Run,进行合并。
|
|

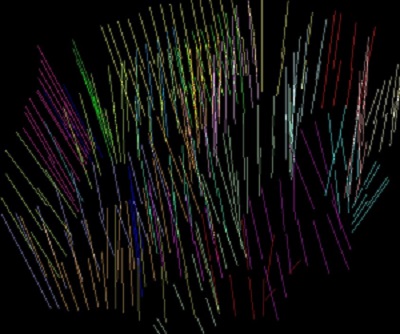

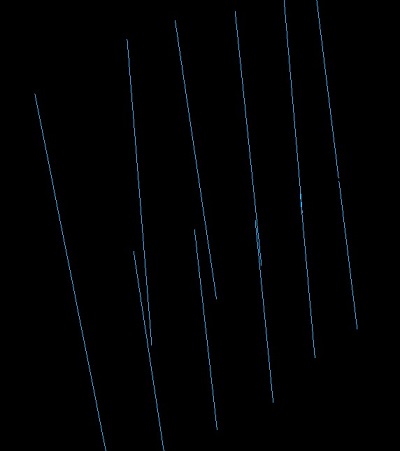

层转化步骤断层线显示 |
d)生成新的模型,用来存放组合后的断层模型。
e)将合并好的断层线计算成断层面(make edit horizons),然后激活新模型中的断层模型,将合并好的断层线转化成新模型的断层,调整断层获得新的模型。
|
|

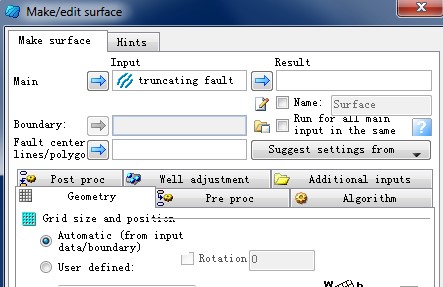

断层线计算断层面 |

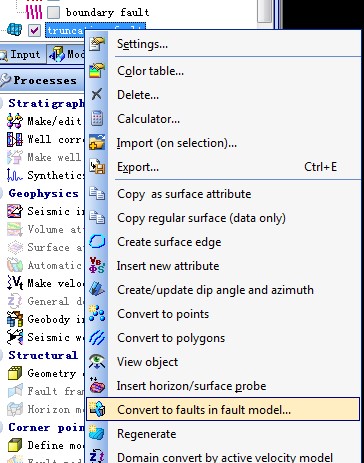

断层面转化 |
2、 属性的合并
a)生成新的小层指示模型

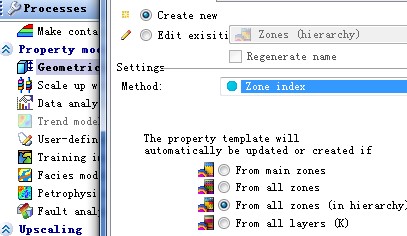

双击几何模型,选择zone index,这个几何模型将会作为指示过滤的属性。
打开过滤器,选择模型1中所对应的小层。
![]() |
![]() |
粗化选项 |
粗化后的孔隙度 |
检查模型模型可以看出,只有模型1中的属性粗化进入了总的构造框架中,模型2所对应的小层仍然是空值。
c)粗化模型2的属性
打开总框架中的过滤器选项,选择模型2所对应的小层,在对应的属性上面将Create改为Editexisting,其余步骤同上,将模型2中的属性重采样到总构造框架中。
打开总框架中的过滤器选项,选择模型2所对应的小层,在对应的属性上面将Create改为Editexisting,其余步骤同上,将模型2中的属性重采样到总构造框架中。
![]() |

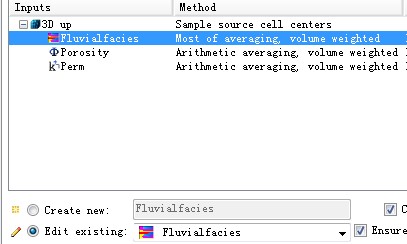

修改粗化参数 |
|
