Visage — 4 维油藏地质力学

作为斯伦贝谢4 维油藏地质力学软件工作流的核心，它将VISAGE 地质力学模拟软件和ECLIPSE油藏数值模拟软件整合起来，是业内第一个耦合地应力研究的油藏模拟器，可以模拟各种规模的油藏在任何开发阶段的地下地质力学作用过程。这个强大的工具使得我们可以很容易把各种各样的数据整合到一个统一的4 维地学模型中。

主要功能与特点
无缝连接VISAGE岩石力学模拟器和ECLIPSE油藏模拟器，实现了模型的耦合；
研究的范围可从井眼附近到整个储气库；
通过预测环境变化导致的岩石变形，4维储气库岩石力学工作流可以帮助操作者减小钻井和完井的风险，优化生产；
通过整合ECLIPSE、VISAGE模拟器和其它工作流，如地震到模拟软件Petrel，提供了无缝的地学建模手段，从地震数据、测井、实验室测试，到耦合岩石力学、油藏分析和工程设计；
耦合的储气库岩石力学技术具有非常强的灵活性。可以只基于地震和岩心数据建立模型，也可以结合其它地层数据建立模型。Schlumberger专有的工作流和先进的技术能够建立超大范围复杂地质构造的动态4维岩石力学模型，从而实现可靠的、长远的储气库动态预测；
采用非结构网格和多种复杂形状网格的有限元数值模型能够准确的模拟复杂的地质构造，例如尖灭、断层等；
能够考虑无限多个数的断层和具有不同力学特性的裂缝；
能够采用特定的应力应变关系，例如定义特定的塑性准则。考虑各种岩石物性的复杂变化；
建模中能够细化研究区域网格，从而能够针对生产过程中井壁稳定性和出砂进行更为准确的分析，并改进套管设计。
优点
Schlumberger 油藏地质力学工作流的核心在于无缝连接VISAGE 地质力学模拟器和ECLIPSE 油藏模拟器以实现模型的耦合。油藏模拟器导出相关数据，用以描述油藏变化的影响，例如衰竭开采导致孔隙压力的减小，注入导致的孔隙压力的增大。而在地质力学模拟器中，这些信息用来计算应力和应变的相应变化，以体现岩石结构的物理变化。然后岩石变形导致的孔隙度和渗透率的变化会回馈到油藏模拟器中，最终改进和调整油藏模拟计算。
模拟器需要的输入主要包括地震、测井、岩心和生产数据。压力敏感的动态4 维MEM 模型能够计算并整合整个油田开发周期内的流体流动和地质力学属性的变化和影响。该模型研究的范围可从井眼附近到整个油藏。此外在油田开发生产阶段，通过预测环境变化导致的岩石变形，4 维油藏岩石力学工作流可以用来来帮助操作者减小钻井和完井的风险，并优化生产。
一般的研究方法都会忽略油藏边界外的地质变形对油气储层的影响， 但是4维油藏地质力学与其不同，它能够直接描述大范围的油藏变化。流体流动对油藏开发不同阶段应力应变大小、方向的影响可以计算出来用于历史拟合以及确定初始条件。它能够减小钻井和生产的风险，优化未来的油田开发和管理决策。

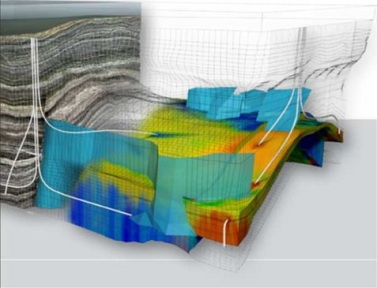

感受应力 4 维油藏地质力学模拟能够预测初始应力状态以及开发过程中注入导致的应力（红色）增加以及生产导致的应力（蓝色）减小。通过对于这些现象的分析，可以提出方案以增加天然裂缝油藏的产量，改进裂缝模拟的措施效果，优化套管柱设计以及控制出砂。

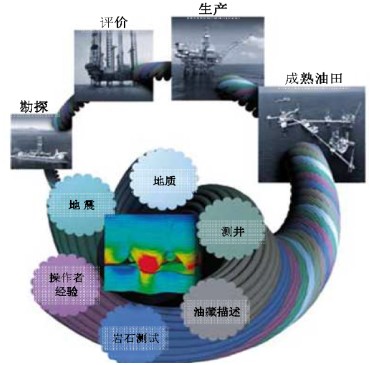

工作流 Schlumberger 提供的这个单一耦合模型可以使用极大范围内的多种类数据，从地震到生产数据——是实现4 维油藏地质工作流的核心。通过整合ECLIPSE、VISAGE 模拟器和其它工作流，如地震到模拟软件Petrel，提供了无缝的地学建模手段，从地震数据、测井、实验室测试，到耦合地质力学、油藏分析和工程设计。油田开发人员通常热衷于使用地下数据，包括历史数据、3D 地震数据、测井数据，和其他从监测系统得到的数据。Schlumberger 地质力学专家能够应用新的工作流实现对所有数据的最优使用。耦合的实际模型能够所对有可用的数据提供一致、合理、综合的解释。基于不同目的采集的数据间可以相互约束，相互弥补，从而提高模型质量，给出更为可靠的预测方案和结果。

杰出的性能 Schlumberger 耦合的油藏地质力学技术具有非常强的灵活性。可以只基于地震和岩心数据建立模型，也可以结合其它地层数据建立模型。Schlumberger 专有的工作流和先进的技术能够建立超大范围复杂地质构造的动态4 维地质力学模型，从而实现可靠的、长远的油田动态预测。
