Petrel技巧三：检查及过滤不规则的井数据
问题：当你使用两个不同的井曲线，例如VSH和PHIT来做交会图的时候，你是否曾经发现了一系列的不规则的点数据？下面的流程帮助你学会在展示交会图的时候，在VSH和PHIT曲线轨迹里面来过滤掉局部的不规则点。
思路：使用过滤器和计算器来联合实现此功能。
1、过滤曲线异常数据
a）生成曲线交会图
新建交会图窗口，选择需要交会的曲线，例如porosity和Perm。
|
|
|

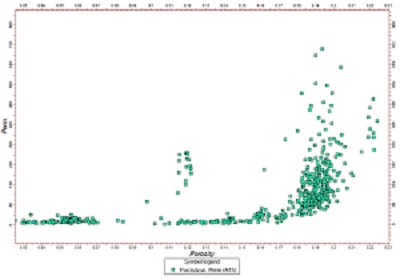

孔隙度和渗透率交会图 |
b）过滤异常部分样点
如上图中，假设图中不符合趋势的部分为异常数据（该数据仅为实验，不代表实际为异常数据），在窗口右边寻找到过滤器选项，select use freehand draw ，点击后将异常数据圈住，在input窗口的过滤器中会出现该数据的过滤器。
|
|
|
|

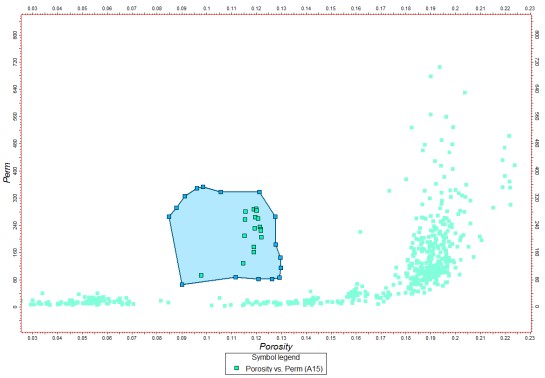

过滤异常数据 |
过滤器 |
将该过滤器改名字为irregular data（便于计算)。
2、 生成新曲线
打开计算器，输入如下公式，并显示交会图。
prosity new=if(irregular data=1,U,Porosity)
perm new=if(irregular data=1,U,Perm)
|
|
|

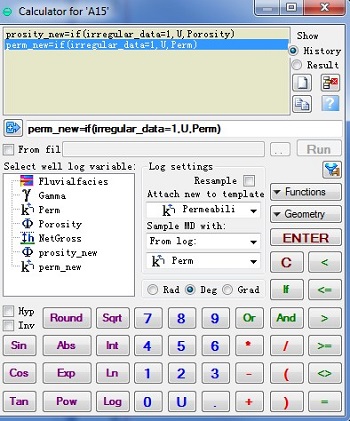

计算曲线 |
|
|
|
重新显示交会图 |
