Petrel技巧二：让河道模型更符合概念模型

问题：使用常规基于目标所建立的模型通常不符合我们的认识，例如我们可能需要河道在模型中终止（到达河流前端）或者需要将河道组织到一起。
思路：使用来源点来约束河道的产生或终止的位置，使用河道方向约束来组织河道。

不符合我们想法的模型

1、来源点控制河道终止
a）生成来源点
激活make edit polygons，在工具栏上点击add new point和make/edit point，在三维或者二维窗口中新建点，这些点将会作为河道的来源点，用于终止河道的延伸。

Petrel技巧二：让河道模型更符合概念模型

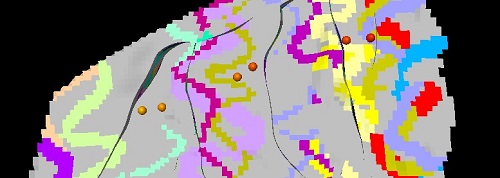

河道来源点

b）控制河道延伸生成点数据后，将来源点输入到模型参数中，重新运算模型。（注意河道的方向，来源点所处的位置是河道的末端）

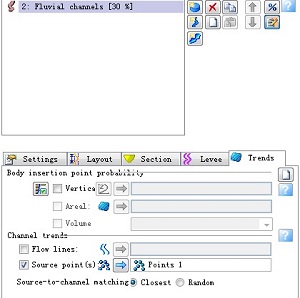

来源点设置来源点控制河道延伸

这些点会导致模型的河道在这些点停止延伸，这些点就是人们认为的三角洲河道前缘，符合我们的认识。

2、趋势面来组织河道
a）划出趋势线
在make edit polygons流程中将所需要的趋势划出来，这些趋势线代表河流的方向。

Petrel技巧二：让河道模型更符合概念模型

趋势线

打开make edit surface流程，将趋势线作为输入数据，进入到前处理流程中，勾选convert polygons to directional value将趋势线转化成趋势面，输入所需要的角度。

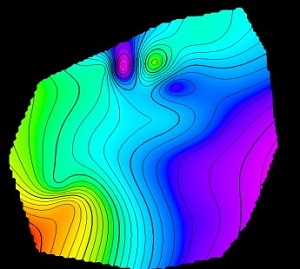

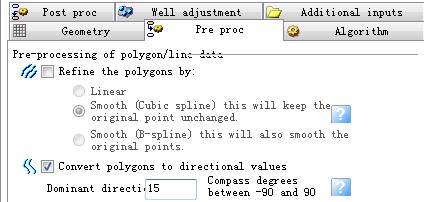

趋势线转趋势面窗口所生成的趋势面

c）控制河道的方向
进入到河道模拟界面，将趋势面作为方向输入，模拟后结果显示如下。

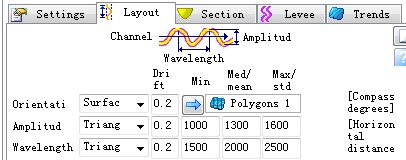

趋势面输入界面	河道模拟结果
